Eine passende Kabeleinheit ist eine Reihe von präzise hergestellten und getesteten HF-Kabeln, deren elektrische Länge (Phasenlänge) oder Phasentoleranz bei einer bestimmten Frequenz den Spezifikationen des Endbenutzers entspricht. Diese Komponenten stellen sicher, dass die Signale zeitlich synchronisiert sind, so dass sie zusammenarbeiten können und nicht einander stören. Diese Synchronisierung ist für alle Anwendungen unerlässlich, die für die Integrität und Genauigkeit des Signals entscheidend sind. Die elektrische Längenabgleichung beinhaltet die Kalibrierung des Signalwegs, um sicherzustellen, dass das Signal gleichzeitig zum Ziel gelangt. In Hochgeschwindigkeitsanwendungen kann jede kleine Verzögerung zu Signalverlusterung, Datenverlust oder Systemfehlern führen. Da die Nachfrage nach schnelleren und effizienteren Systemen in der Branche steigt, haben sich die elektrischen Längenunterschiede deutlich verringert, was die Anforderungen an Kabel erhöht, die genau gemessen werden.

Wichtigkeit der Übereinstimmung der Kabelkomponenten

Genauigkeit und Zuverlässigkeit sind in einer sich schnell entwickelnden Welt der Elektronik immer ein Schlüsselfaktor, insbesondere in den Bereichen integrierte Antennennennempfangssysteme, Militär, Luft- und Raumfahrt, kommerzielle Radar, Test und Messung, Telekommunikation, industrielle Funkfrequenz und Mikrowellenanwendungen. Der technologische Fortschritt und die höheren Anforderungen an die Leistung und Zuverlässigkeit von elektrischen Komponenten machen die Konstruktion von Kabeln / Kabelkomponenten immer wichtiger. Dabei wurden die elektrischen Längenmaßnahmen auf weniger als einen oder zwei Grad verschärft. Dieser Wandel erfordert eine erhebliche Verbesserung der mechanischen Genauigkeit bei den verschiedenen Kabeltypen, um den strengen Anforderungen der heutigen Anwendungen gerecht zu werden. Zu den wichtigsten Vorteilen eines passenden Kabels gehören:

Optimale Genauigkeit: Das passende Kabel liefert eine genaue Signalzeitsverhältnis, die für Systeme von entscheidender Bedeutung ist, bei denen kleine Abweichungen zu erheblichen Fehlern führen können.

Verbesserte Signalintegrität: Passende Kabel helfen, die Integrität des übertragenen Signals zu erhalten. Durch die Reduzierung von Reflexionen und die Minimierung von Verlusten sorgen diese Kabel dafür, dass das Signal während der gesamten Übertragung stark und klar bleibt.

Konsistenz der Messergebnisse: Konsistenz ist bei Prüfungen mit hoher Genauigkeit von entscheidender Bedeutung. Das passende Kabel bietet eine zuverlässige Grundlage für die Messung und gewährleistet eine wiederholbare Langzeitleistung.

Verringerung der Kalibrierungsarbeit: Da die Zeitreihenbeziehung des Kabels inhärent ist, wird der Bedarf an erheblichen Neukalibrierungen minimiert, so dass die Ingenieure mehr Zeit haben, sich auf Analyse und Interpretation zu konzentrieren.

Herstellungsprozess für passende Kabelkomponenten

Die vielseitige Herstellung von passenden Kabeln erfordert spezielle Ausrüstung und qualifizierte Techniker. Da die Nachfrage nach diesen Komponenten steigt, ist die Einhaltung der Herstellungsstandards von entscheidender Bedeutung. Branchenführende Technologie und ein erfahrenes professionelles Team sind notwendig, um sicherzustellen, dass passende Komponenten von Spitzenherstellern den strengen Anforderungen des heutigen technischen Umfelds entsprechen.

Mechanische Genauigkeitsanforderungen

Um den Anforderungen der Hersteller gerecht zu werden, haben sich die Hersteller auf die mechanischen Aspekte der Kabelstruktur konzentriert. Die Genauigkeit der Kabelkonstruktion und -konstruktion hat erhebliche Fortschritte erzielt:

Materialauswahl: Die Materialauswahl ist für die Leistung des Kabels entscheidend. Der Standard ist jetzt der Einsatz hochwertiger Leiter und Isolatoren, die eine Optimierung der Signalintegrität und eine Reduzierung der Verluste ermöglichen. Fortgeschrittene Materialien beeinflussen die gesamte Haltbarkeit und Flexibilität des Kabels weiter und machen es für eine Vielzahl von Anwendungen geeignet.

Fertigungstechnik: Innovationen im Fertigungsprozess ermöglichen eine präzisere Steuerung von Kabelgrößen und -eigenschaften. Prozesse wie Präzisionsextrusion und fortgeschrittene Wickeltechnologien stellen sicher, dass Kabel genau nach Spezifikationen hergestellt werden und Veränderungen minimieren, die die elektrische Leistung beeinträchtigen können.

Prüfung und Qualitätskontrolle: Bei der Kabelherstellung sind strenge Prüfverfahren jetzt unerlässlich. Die Anwendung fortschrittlicher Prüfmethoden ermöglicht es den Herstellern, vor der Markteinführung zu überprüfen, ob das Produkt den erforderlichen elektrischen Längenabpassungsnormen entspricht. Dieses Qualitätsverpflichtung gewährleistet den Endbenutzern einen Zugang zu zuverlässigen, leistungsstarken Kabeln.

Typische Anwendungen

Die meisten Endanwendungen umfassen Phasenarrays, ein komplexes System, bei dem mehrere Antennen oder Sensoren zusammenarbeiten, um den Senden oder Empfang von Signalen zu steuern und zu orientieren. Durch die Anpassung der Phasen jeder einzelnen Zelle kann das System Energiestrahlen (wie Radiowellen, Schallwellen oder Licht) ohne physische Bewegung leiten. Anwendungen umfassen:

Luft- und Raumfahrt und Militär: Im elektronischen Krieg werden passende Kabelkomponenten verwendet, da diese missionskritischen Systeme eine präzise Sequenz und Signalintegrität erfordern, um eine optimale Leistung zu erzielen.

Radartechnologie: Moderne Radartechnologien, die im Weltall, in der Luft oder am Boden betrieben werden, verwenden Zeitkomponenten, um eine große Anzahl von Zielen genau zu überwachen und zu verfolgen. Dank der Vorteile eines passenden Kabels können fortschrittliche Radartechnologien Ziele genau verfolgen und visualisieren.

Medizinische Geräte: MRT-Geräte und CT-Scanner verlassen sich auf Hochfrequenzkomponenten, einschließlich entsprechender Koaxialkabel. Ihre Verwendung hilft, die Klarheit und Genauigkeit der CT-Bilder zu optimieren und letztendlich zur Verbesserung der Behandlungswirkung des Patienten beizutragen.

Kommunikationssystem: Kommunikationssatelliten und Mobilfunk-Basisstationen verwenden entsprechende koaxiale Kabel, um die Synchronisierung der Kommunikation zwischen Basisstation und System zu gewährleisten und die Zuverlässigkeit des Systems zu gewährleisten. MIMO-Technologie (Multi-Input Multi-Output) erfordert passende Kabel, um sicherzustellen, dass das Signal synchronisiert bleibt und die Gesamtleistung des Systems verbessert.

Test- und Messgeräte: Bei Anwendungen, in denen die Genauigkeit von entscheidender Bedeutung ist, ist die Übereinstimmung ein entscheidender Faktor.

Phasenübereinstimmungsprotokoll

Die HF-Kabel müssen bei der Zusammenarbeit für eine optimale Leistung abgestimmt werden. Eine Übereinstimmung erfordert möglicherweise Paare von Kabeln oder eine ganze Charge von Kabeln, wobei jede Charge Genauigkeit und ein einzigartiges Herstellungsprotokoll erfordert. Matching-Vereinbarungen umfassen:

Relative Übereinstimmung: Eine Reihe von Kabeln hat die gleiche Phasenbeziehung, aber nicht alle Gruppen haben die gleiche Phase.

Absolute Übereinstimmung: Jedes Kabel in einer Reihe muss sich in der gleichen Phase befinden und der vom Kunden definierten Länge entsprechen.

Die Produktionsprozesse zur Phasenübereinstimmung umfassen:

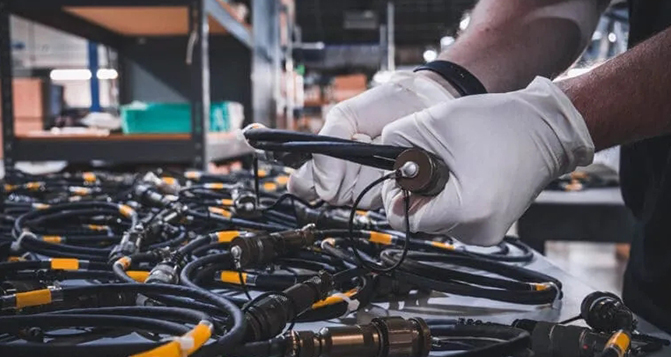

Die Kabel müssen auf genau die gleiche Länge geschnitten werden und eine sehr strenge Toleranz aufweisen, während sie genau identisch montiert werden müssen, um die Leistungsstandards durch strenge physikalische Toleranzen zu erfüllen. Die Kabel werden während der Produktion phasenübereinstimmt und auf einem Netzwerkanalysator getestet, um sie zu verifizieren.

In einigen Anwendungen/Anforderungen reicht die Einstellung der physischen Länge allein nicht aus, um die Leistungsziele zu erreichen. In diesen Fällen wird das Protokoll "Schneiden nach Länge" verwendet. Beurteilen Sie die Messwerte der Komponenten und kürzen Sie das Kabel, bis seine Leistung die erforderlichen Kriterien erfüllt.

Passend zur zukünftigen Entwicklung der Kabelbautechnik

Einer der wichtigsten Trends für Antriebe, die den Anforderungen an Kabelkomponenten entsprechen, ist die Migration zu höheren Frequenzen, insbesondere im Millimeterwellenbereich. Mit der Entwicklung von Anwendungen wie 5G-Kommunikation, Automobilradar und Satellitensysteme wird eine präzise Phasensteuerung immer wichtiger. Bei diesen hohen Frequenzen können kleine Phasenunterschiede zu erheblichen Fehlern bei der Signalverarbeitung und der Datenübertragung führen. Die Herausforderung besteht darin, die Phasenstabilität unter verschiedenen Umgebungsbedingungen und Kabellängen zu erhalten. Ingenieure müssen innovative Lösungen entwickeln, die nicht nur diese strengen Anforderungen erfüllen, sondern auch sicherstellen, dass die Leistung im Laufe der Zeit konsistent bleibt. Dies könnte einen Anstieg in der Forschung und Entwicklung auslösen, der sich auf fortschrittliche Kabeldesign- und Fertigungstechnologien konzentriert.

Mehr Integration: Kompakte Lösungen für komplexe Systeme

Mit dem technologischen Fortschritt ist eine höhere Integration innerhalb des Systems unvermeidlich. Die Geräte werden kompakter und erfordern eine nahtlose Integration der passenden Kabelkomponenten in kleinere Designformen, ohne die Leistung zu beeinträchtigen. Die Notwendigkeit der Integration wird die Entwicklung kompakter Lösungen vorantreiben, die mehrere Funktionen nahtlos in eine Komponente integrieren. Hersteller müssen sich darauf konzentrieren, passende Kabelkomponenten zu schaffen, die sowohl Platz sparen als auch die Komplexität eines integrierten Systems verwalten können. Komponenten können mehrkernige Kabel oder Hybridkomponenten sowie eine Vielzahl von Signaltypen enthalten, die alle eine bestimmte Phasenbeziehung aufrechterhalten.

Innovative Materialien: Der Schlüssel zur Leistung

Während die Industrie auf der Suche ist, Phasenstabilität und Flexibilität zu optimieren, untersuchen Forscher eine Reihe innovativer Materialien, die den schwierigen Bedingungen bei Hochfrequenzanwendungen standhalten können. Fortgeschrittene Materialien mit ausgezeichneten dielektrischen Eigenschaften können den Signalverlust erheblich reduzieren und gleichzeitig die Phasengenauigkeit verbessern; Flexible Materialien, die ihre Leistung beim Biegen und Verzerren beibehalten können, sind für Designs von entscheidender Bedeutung, bei denen der Raum begrenzt ist und sich bewegen muss. Die Entwicklung dieser Materialien wird zweifellos die Leistung der passenden Kabelkomponenten optimieren und gleichzeitig ihre Anwendbarkeit in verschiedenen Branchen verbessern.
